国内最高峰の設備体制

  • ホーム
  • >　国内最高峰の設備体制

TruMatic 7000　
（独トルンプ社製　2015年11月導入機）

高速パンチング･レーザー複合加工を行う高生産性ハイエンドマシン

TruMatic 7000

特長

  • 最新パンチング機能「アクティブダイ」搭載
    加工時の傷が発生しない高品質な製品加工を実現
  • シングルカッティングヘッドで鉄・ステンレス・アルミ等の
    様々な材質と板厚のシート加工に対応
  • 最大1,200ヒット/分のパンチストロークレートによる高生産能力
    位置決め精度：±0.10mm、繰り返し：±0.03mmの高精度を実現

最新設備一覧はこちら  ＞

TruBendCell 7000　
（独トルンプ社製　2017年9月導入機）

多品種少量、精密小物加工に最適な全自動曲げ加工システム

TruBendCell 7000

特長

  • 「金型取付」→「ワーク供給」→「曲げ加工」→「完成品排出」→
    「金型取外し」までの一連の作業を全自動で実現
  • ダイレクトドライブトルクモータによって
    最大曲げ加工速度50mm/secの高速加工が可能

機械仕様

最大加工サイズ ［mm］ 500×380
最大加工板厚 ［mm］ 8
最大加工ワーク重量 ［kg］ 1.5
最大加工ワーク重量（減速加工時） ［kg］ 3
加圧力 ［kN］ 360
曲げ加工速度 ［mm/sec］ 50
機械サイズ（長さ×幅） ［m］ 5.5×3.9
1工程曲げサイクルタイム ［sec］ 4〜6

最新設備一覧はこちら  ＞

TruBend 5085　
（独トルンプ社製　2018年8月導入機）

生産性の高いオールラウンダーベンディングマシン

TruBend 5085

特長

  • 445mmロングストローク、385mmオープンハイト
  • 加圧力85トンで曲げ長さ2,210mmまで対応
  • エアーバンド・コイニング・ヘミング加工他・特殊曲げ加工に対応

最新設備一覧はこちら  ＞

TruBend 7036　
（独トルンプ社製）

ACサーボモーター採用による高精度ベンディングマシン

TruBend7036

特長

  • 曲げ加工を金型品同等の精度で高速生産が可能
  • 特に小物・中物の製品は高速・高精度での加工を実現

最新設備一覧はこちら  ＞

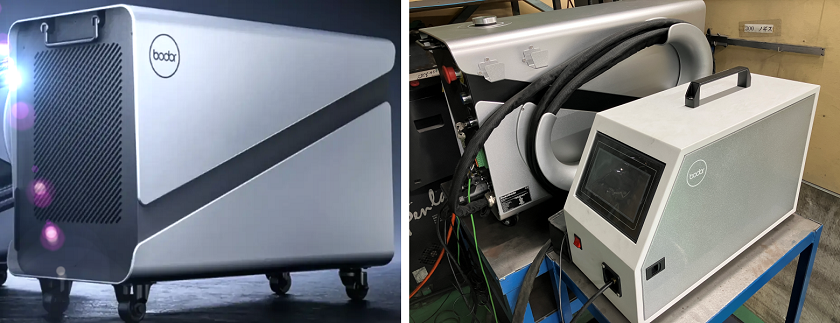

BodorWelder1500Pro　
（Bodor社製）

B-Welder1500Pro

特長

  • 過酷な環境でも安定したパフォーマンスを維持
  • 最大出力1500Wを誇る安定した加工品質
  • 設置スペースが小さく、約55㎏と軽量で移動も容易

最新設備一覧はこちら  ＞

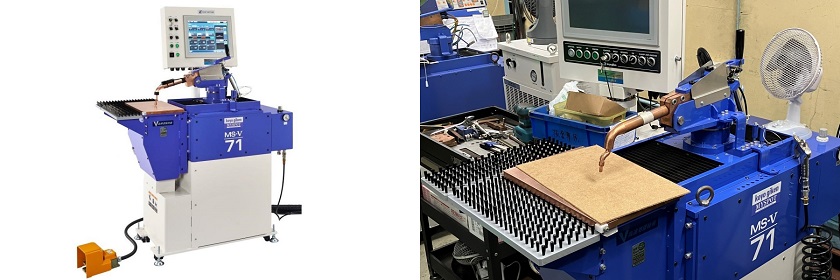

NK-71HE　
（向洋技研社製）

NK-71HE

特長

  • タッチパネル式の簡単入力・「材料」と「板厚」を選択するだけで、推奨条件を呼び出し
  • 電極調整や作業台段取りといった付随作業を大幅に削減

最新設備一覧はこちら  ＞

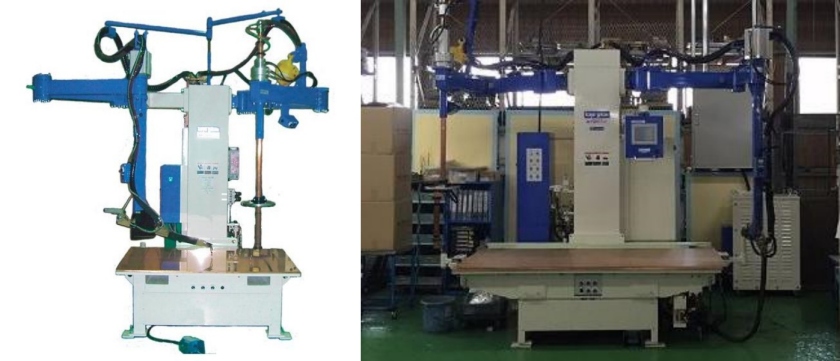

NK-03HV100-20-WKG-EZ　
（向洋技研社製）

NK-03HV100-20-WKG-EZ

特長

  • 箱形状にしてからもスタッド・ナットが溶接可能
  • スポット跡1/3に低減
  • アルミ・アロイ材等の難溶接材にも対応可能

最新設備一覧はこちら  ＞

MR-S　NC制御ベンディングロール　
（MIYAi製）

MR-SＮＣ制御ベンディングロール

特長

  • 端曲げから一連の加工が出来る
  • 3本のロール軸を6本の油圧シリンダーで可動させることにより円錐などの加工も出来る
  • 加工したワークをボタン一つで取り出せる
  • ロール軸の位置を記憶させることにより繰り返し同じ精度で加工が出来る

最新設備一覧はこちら  ＞

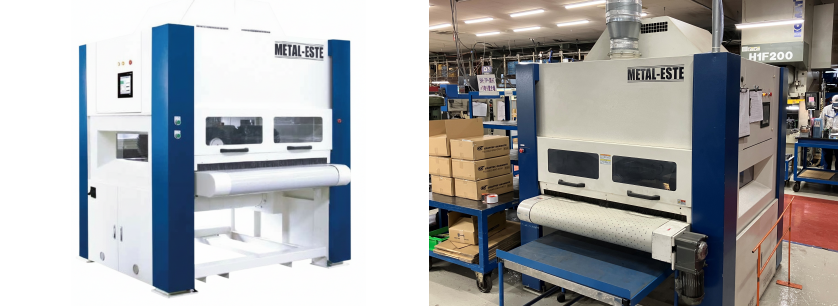

METAL-ESTE（メタルエステ）　
（エステーリンク製）

ME-2308バリ取り機

特長

  • 回転研磨ブラシでバリをたたくので二次バリの発生がない
  • 多方向からの研磨でワークの縦横のエッジが万遍なくバリ取り出来る
  • 高グリップベルトや自動基点設定機能を装備
  • 粉塵はバリ取り室内より吸引処理して集塵機で捕集

最新設備一覧はこちら  ＞

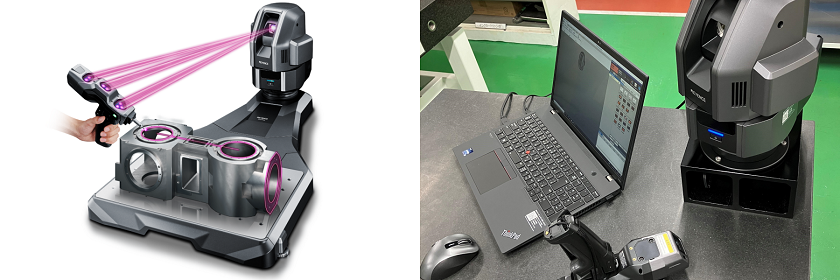

XM-5000
（キーエンス社製）

XM-5000

特長

  • ノギス感覚で本格的な3次元測定が可能
  • 国家標準に基づいた正確な測定が可能
  • 現場でも使えるフレキシブル設計

最新設備一覧はこちら  ＞

IM-7010　
（キーエンス社製）

IM-7010

特長

  • 位置決め・ピント調整など従来の測定器では測定誤差を生じる要因であった人の作業を排除
    対象物をステージに「置いて」、ボタンを「押すだけ」で、99ヶ所をわずか数秒で測定可能
  • 最大100個までを同時に測定
  • 測定結果は自動保存され、統計データ出力もボタン１つで可能
  • ステージガラス内に載るサイズであれば、大きく高さがある対象物でも対応可

機械仕様

広視野モード 高精度モード
測定視野 200×200［mm］ ±2μm
繰り返し制度 125×125［mm］ ±1.5μm

最新設備一覧はこちら  ＞

板金加工設備

機械名称 メーカー名 型式･能力 台数 特徴
トルベンド トルンプ TruBend5085 1 445mmロングストローク、385mmオープンハイト。
加圧力85トンで曲げ長さ2,210mmまで対応。
エアーバンド・コイニング・ヘミング加工他・特殊曲げ加工に対応。
レーザー･パンチ複合加工機 トルンプ TruMatic 7000
2540×1370mm
4KW		 1 加工時の傷が発生しない高品質な製品加工を実現。
鉄・ステンレス・アルミ等の様々な材質と板厚のシート加工に対応。
最大1,200ヒット/分のパンチストロークによる高生産能力。
位置決め精度：±0.10mm、繰り返し精度：±0.03mm。
全自動曲げ加工システム トルンプ TruBendCell 7000
5500×3900mm		 1 多品種少量、精密小物加工に最適な全自動曲げ加工システム。
「金型取付」→「ワーク供給」→「曲げ加工」→「完成品排出」→「金型取外し」までの一連の作業を全自動で実現。
ダイレクトドライブトルクモータによって最大曲げ加工速度50mm/secの高速加工が可能。
最大加工サイズ:500×380 [mm]
最大加工ワーク重量: 1.5 [kg]
最大加工板厚: 8mm
ACサーボモーター
NCベンダー		 アマダ HDS8025
80t		 2 モジュラータイプによる長尺･高精度ベンドが可能。
ステップベンド対応の移動ペダルで操作性も良好。
トルベンド トルンプ TruBend7036 2 金型品同等の精度で曲げ加工し、高速生産が可能。
特に小物・中物製品は高速・高精度での加工を実現。
NCベンダー アマダ RG-EX II
80t		 1
NCベンダー アマダ RG-EX II
50t		 1
ＮＣ制御ベンディングロール MIYAi MR-S 1 円筒形の最小径は110㎜です。円錐も出来ます。角度が45度の時の最小開口部が130㎜鈍角になるにつれて最小開口部は大きくなります。
曲げ加工能力は、板厚0.5から4.5㎜　材料巾550㎜
ローリングマシン 池田喜株式会社 N-6011 1 鉄、アルミ（t0.5～t2.0）、SUS（t0.5～t1.0）。加工時の傷をつけない、端曲げ加工が不要。一工程で精度よく丸め、縦継ぎ溶接がし易い。幅600㎜まで加工可能。
最新設備の詳細はこちら  ＞

溶接加工設備

機械名称 メーカー名 型式･能力 台数 特徴
マイスポット溶接機 向洋技研 NK-71HE 1 多関節アームの溶接ガンを搭載し、テーブル型電極を採用した溶接機で、サンダー掛けなどの溶接後に発生する従来の工程を低減。
テーブルスポット溶接機 向洋技研 NK-03HV100-20-WKG-EZ 1 焼け・歪みを解消しスポット跡低減。
アルミ・アロイ材等の難溶接材に対応。
Ｓ形スポット溶接機 中央製作所 Ｓ2-10-505
50KVA、9.8KN		 1
スポット溶接機 中央製作所 35KV 2 二次通電対応可
スポット溶接機 パナソニック 35KV 1 二次通電対応可
足踏み式スポット溶接機 ダイヘン 1
溶接ロボット タイナオートメ D350 1 半自動溶接機
Co2溶接機 ダイヘン
パナソニック		 12 溶接作業者10名在籍
TIG溶接機 パナソニック 12 溶接作業者10名在籍
ファイバーレーザー溶接機 Bodor BodorWelder1500Pro 1 耐久性に優れ、様々な作業状況での溶接作業に適しており、 試作から量産まで幅広く威力を発揮。
最新設備の詳細はこちら  ＞

プレス加工設備

機械名称 メーカー名 型式･能力 台数 特徴
ハイブリッド
ACサーボプレス		 コマツ H1F
200t		 1 ストローク速度・加圧力を任意に変更可。
油圧プレスに比べ工程数・金型数を削減でき、コストダウンが可能。
ハイブリッド
ACサーボプレス		 コマツ H1F
150t		 1 ストローク速度・加圧力を任意に変更可。
油圧プレスに比べ工程数・金型数を削減でき、コストダウンが可能。
単発型プレス アマダ 60t 2
最新設備の詳細はこちら  ＞

金型加工設備

機械名称 メーカー名 型式･能力 台数 特徴
成形研磨機 ミツイ 1
平面研磨機 ミツイ 1
フライス盤 ENSHU ESX 1
ボール盤 ASHINA KIRA 2
コンターマシン アマダ 1
旋盤 HOWA 1
最新設備の詳細はこちら  ＞

その他加工設備

機械名称 メーカー名 型式･能力 台数 特徴
メタルエステ（バリ取り機） エステーリンク KI-ME 1 薄板・立体部品・保護ビニール付まで対応可。
HAEGER インサーションマシン（ヘガー） 2 ファスナー圧入専用機
タッピングマシン ASHINA 1
タッピングマシン アマダ CTS-900NT 1 4軸でタップ加工が可能。
ワンタッチでタップ交換可能。
卓上タッピングマシン ブラザー 2 足踏み式
精密卓上プレス 日本オートマチック 1
油圧プレス 日本オートマチック HYP505 1
ハイスピンカシメ機 ブラザー BRシリーズ 3 精密ベッティングマシン
バリタック トーバン工業 1
スーパーステンブライト イチネンケミカルズ TK-330 1 コゲ取り
最新設備の詳細はこちら  ＞

検査設備

機械名称 メーカー名 型式･能力 台数 特徴
ハンディプローブ3次元測定器 キーエンス XM-5000 1 ノギス感覚で国家標準に基づいた正確な3次元測定が可能
画像寸法側的測定ヘッド キーエンス IM-7020 1 繰り返し精度±1.5μm, 置いて押すだけで測定可。
ピンゲージ 1000 0.5から10.5mm測定可能。(0.01mm刻み)
最新設備の詳細はこちら  ＞

クラフテックオカモトは工場見学を受け入れております

クラフテックオカモトでは年間50件の工場見学を受け入れております。
なぜ、クラフテックオカモトが金型レス生産を実現できるのか、是非工場見学にお越しください。
また、クラフテックオカモトの技術・製品・設備情報を取りまとめた「特別なご提案」資料も希望者の方に郵送しております。
工場見学・資料送付希望の方は下記のボタンよりお問い合わせください。
